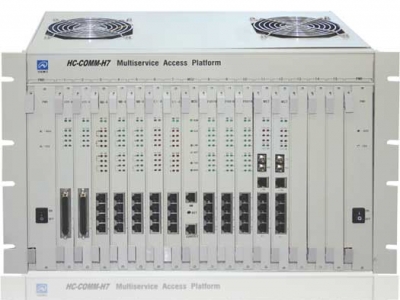

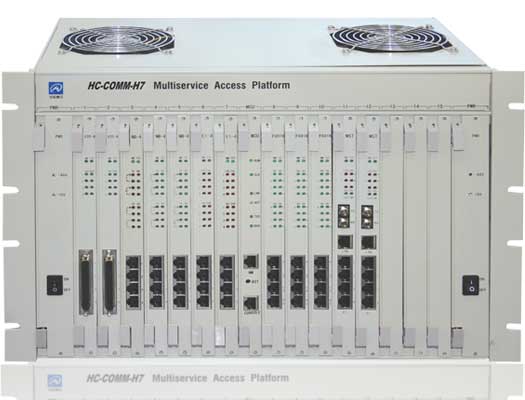

HC-COMM-H7 大容量网管型通用机框

PWR

电源卡

后面板-48V接口

-48V电源热备份

MCU

主控卡

1×NM (RJ45)

主控部分

ICE4E1

多业务接口卡

1×Eth(RJ45)；4×E1(RJ45)

1路以太网口（信息速率N(1~4)´ 1984bps）、4个E1接口

ICE10-4E1-2

多业务接口卡

2×Eth(RJ45)； 4×RJ45, 8路E1

2个独立4E1网桥

ICE10-8E1

多业务接口卡

1×Eth(RJ45)； 4×RJ45, 8路E1

1路10\100Base_T, 8路E1

ICE4E1B

多业务接口卡

1×Eth(RJ45和光口)；4×RJ45，4路E1

提供4E1 光电以太网网桥

ICE8E1B

多业务接口卡

1×Eth(RJ45和光口)；4×RJ45，8路E1

提供8E1 光电以太网网桥

E8T

多业务光接口卡

1×FE(RJ45); 4×RJ45, 8路E1；1×光接口

直接提供一个100M以太网口和4路E1接口，并提供至背板的4×2M通道，对端接OE120-E8T光端机

MST

多业务接口卡

1×FE(RJ45); 4×RJ45, 8路E1；1×光接口

4路E1透传，4路E1进背板，1路100M 以太网

OE4E1U

多业务光接口卡

4×E1(RJ45)；1×光接口

1路PDH光接口、4个E1接口, 业务带宽：4 ´ 2M

OE8E1U

多业务光接口卡

4×RJ45, 8路E1；1×光接口

1路PDH光接口、1个以太网口、8个E1接口

OE8E1UP

多业务光接口卡

4×RJ45, 8路E1；2×光接口

2路PDH光接口（互为热备份）、1个以太网口、8个E1接口
